造成突波電壓的可能原因：
1.雷擊 2.開關開啟時間 3.靜電及放電現象

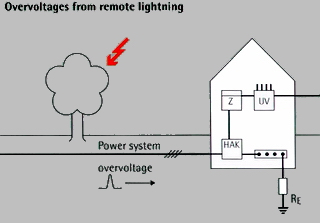

遠方雷擊突波經由電路傳入

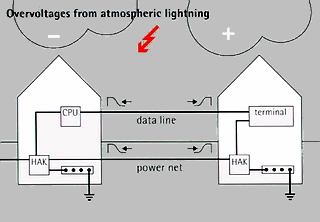

雷擊放電經由大氣造成感應突波

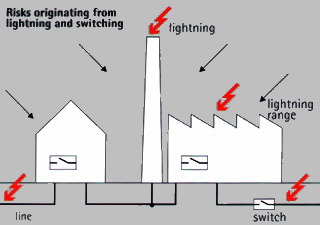

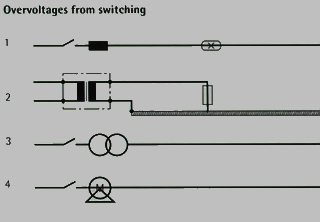

突波由各種開關切換瞬間造成

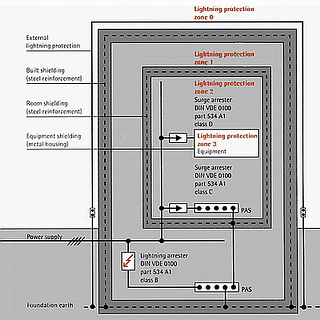

雷擊過電壓的防護層級
ZONE 0 避雷系統
ZONE 1 建物主供電系統 Class B
ZONE 3 建物內各分電系統防護 Class C
ZONE4 電器設備系統防護 Class D

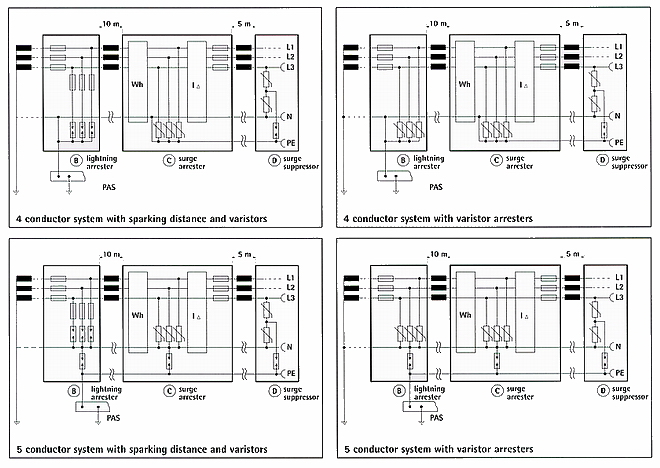

各式過電壓防護線路安裝規範

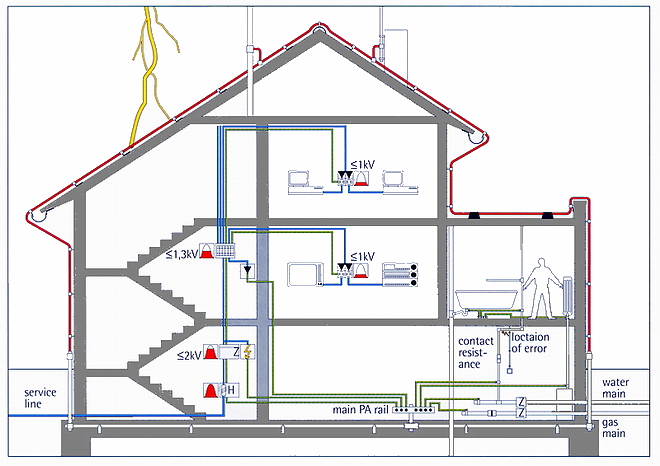

建築物及設備雷擊防護示意圖
|
|
|||||
|
|
|
|
|
||
|
|
|
|
造成突波電壓的可能原因： 1.雷擊 2.開關開啟時間 3.靜電及放電現象
|
|
|
|
|
因直接雷擊造成突波電壓 | ||||
|
|
|
|
遠方雷擊突波經由電路傳入
|
|
|
|
|
|
|
|
|
|
|
|
雷擊放電經由大氣造成感應突波 |
||||
|
|
|
|
突波由各種開關切換瞬間造成 |
|
|
|
|
雷擊過電壓的防護層級 ZONE 0 避雷系統 ZONE 1 建物主供電系統 Class B ZONE 3 建物內各分電系統防護 Class C ZONE4 電器設備系統防護 Class D
|
||||
|
|
各式過電壓防護線路安裝規範 |
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
|
建築物及設備雷擊防護示意圖 |
|
|||
|
|
|
|
|||
|
|
|
|
|||
